NUKOTE 배관 라이닝 폴리우레아 — ST·PP 300·XT Plus

먼저 갈리는 것은 두께가 아니라 그레이드다

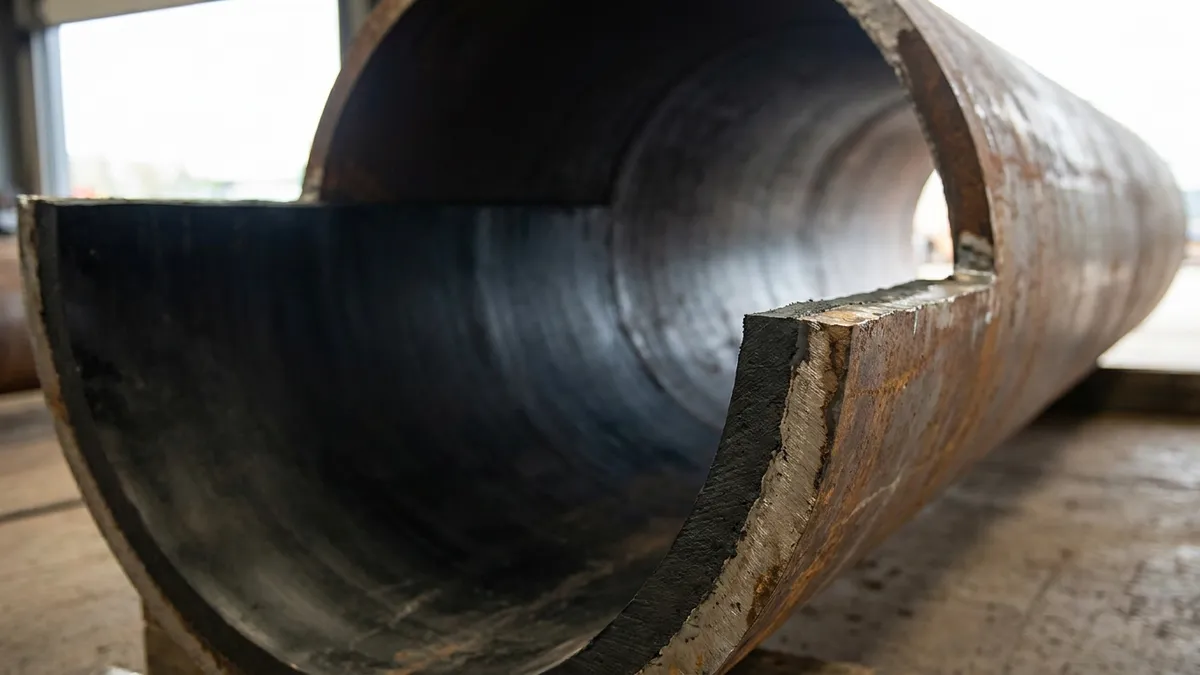

절단면을 통해 본 강관 내부. 관벽에 밀착된 짙은 색 라이닝 층과 그 두께가 절단 단면에서 드러난다. — **라이닝은 관 안쪽에 붙은 또 하나의 층이다. 절단면에서 그 두께가 그대로 보인다.** 이해를 돕기 위한 연출 이미지이며 실제 시공 사진이 아닙니다.

배관 라이닝 상담은 대개 “몇 mm 를 쌓느냐”로 시작합니다. 그런데 원료 쪽에서 보면 먼저 정해져야 하는 것은 두께가 아니라 어느 그레이드를 올리느냐입니다. 시공 4단계 중 마지막 도포 단계의 원문 설명이 “내부 이송 물질의 종류와 압력에 따라 ST, PP300, XT-Plus 등 별도 제품을 적용” 이기 때문입니다. 관의 나이도 관경도 이 선택을 대신 정해 주지 않습니다.

그래서 검토에는 순서가 있습니다. 첫째, 식수가 지나는 관인가. 그렇다면 음용수 접촉 자재 규격 ANSI/NSF 61 이 용도 원문에 적힌 제품으로 후보가 먼저 좁혀지고, 국내 공개 38종 가운데 그 표기를 가진 것은 ST PW 와 IM 129 둘뿐이며 배관 내면 라이너로 적힌 쪽은 ST PW 입니다. 둘째, 이송 물질이 시험표의 경계를 넘는가. 황산 50% 칸에서 추천 가능으로 남는 그레이드는 XT 하나이고 기준 그레이드인 ST 는 비권장입니다. 셋째, 관 자체의 구조 성능을 보강해야 하는가. 용도 원문이 구조·준구조 라이너인 제품은 PP 300 과 MI PPB 입니다. 세 갈래 어디에도 걸리지 않는 하수·오수·해수·유류 계통은 ST 에서 출발합니다.

이 갈래는 포뮬러 표기와도 겹칩니다. ST·ST M·ST PW 는 모두 Aromatic Polyurea 로 적힌 순수 폴리우레아 계열이고, 구조 라이너 쪽인 PP 300·MI PPB 는 Aromatic Hybrid Polyurea, 내약품·내마모 쪽인 XT PLUS·HAR 는 Aromatic Modified Polyurea 입니다. 같은 배관용이라도 계열이 다르면 굳은 뒤의 성질과 요구 장비가 달라진다는 뜻이며, 계열 자체의 구분은 POLYUREA 계열 문서에 정리했습니다.

38종국내에 공개된
NUKOTE 제품

11종배관 계통 용도가
원문에 적힌 제품

29종내약품 시험이
다루는 약품 수

2종ANSI/NSF 61 이
용도에 적힌 제품

출처 — 하이코틱 국내 공개 제품 데이터 38종과 기술 가이드 PART 3. 11종은 그 38종에서 배관 라이닝·배관 방식 용도가 적힌 항목을 센 것이고, 29종은 내약품 시험 자료가 다루는 약품 수입니다. 물성 수치·가격·납기는 이 데이터에 없습니다.

함께 묻는 라이닝 두께 19~51mm 와 무인 시공 직경 4인치~3m 는 NUKOTE 제품의 사양이 아니라 ㈜하이코틱이 공개한 시공 기준이므로, 일반 코팅과의 두께 차이와 그 두께가 가능한 이유는 소재·공법 일반을 다루는 폴리우레아 코리아에서 확인하시는 편이 빠릅니다.

NUKOTE 가 맡는 칸과 하이코틱이 맡는 칸

배관 라이닝 시공은 네 단계로 진행되고, NUKOTE 제품이 등장하는 자리는 마지막 04 폴리우레아 도포 한 칸입니다. 01 표면 이물질 제거, 02 균열·누수 보수, 03 전처리는 그 앞에 있고, 프라이머와 표면처리제가 쓰이는 03 단계는 프라이머·표면처리 문서에 따로 적었습니다. 이 순서를 건너뛰면 도막이 들뜨거나 조기에 박리되는데, 그 원인은 대개 소재가 아니라 아래에 남은 수분·염분·기존 도막입니다.

04 단계에서 갈리는 것은 제품만이 아닙니다. 제품 데이터의 적용 방법 칸을 보면 ST 계열과 XT PLUS 는 “high-pressure plural component spray systems” 로 적혀 있는 반면, 구조·준구조 라이너인 PP 300·MI PPB 는 “heated” 가 붙은 가열식 고압 장비로 적혀 있습니다. 구조 보강 쪽 그레이드를 고른다는 것은 장비 구성과 현장 조건까지 함께 정한다는 뜻입니다.

360 Ringtech · spincast 는 NUKOTE 장비가 아니다

배관 내부에 원료를 원격·무인으로 분사하는 코팅 로봇 360 Ringtech 와 spincast 는 ㈜하이코틱이 자체 개발한 시공 장비입니다. NUKOTE 는 제품 단위의 포뮬러·용도·인증을 정하는 원료 쪽이고, 그 원료를 사람이 관 안에 들어가지 않고 분사하는 방법은 국내 파트너의 기술입니다. 굴착 없이 관 내부에 구조 라이닝을 형성하는 방법은 특허 제10-2922071호로 2026년 1월 29일 등록되었습니다. 이 사이트가 원료 브랜드를 다루는 곳이므로, 두 축을 한 이름으로 묶어 부르지 않습니다.

무인 시공을 택하는 이유는 두 가지입니다. 사람이 관 안에 들어가지 않으니 밀폐공간 작업의 위험이 사라지고, 회전 분사 방식이라 구간마다 손기술로 갈리던 두께가 고르게 나옵니다.

배관 쪽 용도가 원문에 적힌 제품들

국내 공개 제품 38종 가운데 배관 라이닝·배관 방식과 직접 이어지는 항목만 추렸습니다. Formula·Usage·Application method 칸은 제품 데이터에 적힌 영문을 손대지 않고 옮긴 것이고, 마지막 칸은 배관 관점에서 붙인 해설입니다.

배관 계통에 쓰이는 NUKOTE 제품 — 포뮬러·용도·시공 방식(영문 원문)과 한국어 설명
제품	Formula	Usage	Application method	한국어 설명
NUKOTE ST	Aromatic Polyurea	Primary and secondary contaiment, anti-corossion	high-pressure plural component spray systems	특별한 약품 조건이 걸리지 않은 관에서 가장 먼저 올려 보는 기준 그레이드입니다. 아래 시험표의 하수·해수·경유 칸이 모두 ● 입니다.
NUKOTE ST M	Aromatic Polyurea	Containment and anti-corossion	high-pressure plural component spray systems	용도 표기가 ST 와 거의 겹치는 변형 그레이드입니다. 둘 중 무엇을 쓸지는 공개 데이터만으로 갈리지 않아 관 상태를 놓고 정합니다.
NUKOTE ST PW	Aromatic Polyurea	ANSI/NSF 61 compliant liner, membrane	high-pressure plural component spray systems	용도 칸에 음용수 접촉 자재 규격 ANSI/NSF 61 이 직접 적힌 라이너·멤브레인입니다. 식수가 지나는 관이라면 이 표기가 있는지부터 봅니다.
NUKOTE PP 300	Aromatic Hybrid Polyurea	Structural and semi-structural liner	high-pressure, heated plural component spray proportioning equipment	구조·준구조 라이너로 표기된 제품입니다. 관 자체의 구조 성능을 보강해야 할 때의 후보이며, 가열식 고압 장비를 전제로 합니다.
NUKOTE MI PPB	Aromatic Hybrid Polyurea	Structural and semi-structural liner	high-pressure, heated plural component spray proportioning equipment	PP 300 과 같은 구조·준구조 라이너 표기를 가진 제품입니다.
NUKOTE XT PLUS	Aromatic Modified Polyurea	Chemical resistant membrane. Containment in high acid and alkaline environments	high-pressure plural component spray systems	고농도 산·알칼리 환경의 내약품 막입니다. 아래 시험표에서 황산 50% 칸에 이름이 남는 쪽입니다.
Nukote HAR	Aromatic Modified Polyurea	Liner for high erosion or abrasive conditions	High pressure plural component spray	용도 자체가 침식·마모 조건의 라이너로 적혀 있습니다. 모래·슬러지가 섞여 흐르거나 곡관부터 닳는 관이 대상입니다.
Nukote HCR	Modified Polyurea	Hydrocarbon solvents and chemical resistance liner	High pressure plural component spray	탄화수소 용제와 화학물질 내성을 목적으로 적힌 라이너입니다. 유류·용제가 지나는 관에서 후보가 됩니다.
Nukote IM 129	Asphaltic Extended Polyurethane	ANSI/NSF 61 Approved waterproof membrane	Plural component sprayer machine or squeegee or notched trowel	ANSI/NSF 61 승인 방수막입니다. 스퀴지·노치 트로월 도포도 표기돼 있어 장비 조건이 다릅니다.
Nukote PLC Plus	Aromatic Polyurethane	External anti-corossion for pipelines	high-pressure, heated plural component spray proportioning equipment	배관 외면 방식용입니다. 내면 라이닝과 목적이 다릅니다.
Nukote HT	Asphaltic Polyurethane	External anti-corossion for pipelines	High pressure plural component spray	같은 배관 외면 방식용이며 포뮬러가 다릅니다.

출처 — 하이코틱 국내 공개 제품 정보 38종의 제품 데이터. 영문 표기는 오탈자를 포함해 원문 그대로입니다. 물성 수치·가격·납기는 이 데이터에 없습니다. 38종 전체는 제품 목록에 있습니다.

이송 물질을 표에 대 보면 후보가 줄어든다

어떤 그레이드를 쓸지는 취향이 아니라 시험 데이터로 좁힙니다. 아래는 ASTM D3912 를 준용해 측정한 그레이드별 내약품 결과이고, 라이닝에서 가장 먼저 대조하는 표입니다.

내약품 성능 시험 — 그레이드별 적용 가능 여부(ASTM D3912 준용)
약품명	농도	ST	XT	LP	PA
염산	10%	●	●	●	●
황산	15%	●	●	●	●
황산	50%	×	●	×	×
해수	-	●	●	●	●
하수	-	●	●	●	●
경유, 가솔린	-	●	●	●	●
수산화나트륨, 가성소다	20%	●	●	●	●
수산화나트륨, 가성소다	50%	○	●	○	-

출처 — 하이코틱 기술 가이드 PART 3. ● 추천 가능, ○ 조건부 권장, × 비권장. 표의 XT 는 시험 자료 쪽의 짧은 표기이며, 국내 공개 38종 가운데 이 표기에 대응하는 제품은 NUKOTE XT PLUS 하나입니다. LP 는 38종에 없는 표기입니다. 원자료의 열 구성을 바꾸지 않고 그대로 옮겼습니다. 전체 29종 약품 데이터는 하이코틱에 요청해 확인할 수 있습니다.

표를 가로로 읽으면 대부분의 칸이 ● 로 채워집니다. 하수·해수·경유·가솔린, 수산화나트륨 20% 까지는 기준 그레이드인 ST 로 답이 납니다. 갈라지는 곳은 아래쪽 두 줄, 농도가 높은 산과 알칼리입니다. 여기서만 계열 밖으로 나가게 됩니다.

조건별 선정 예 네 가지

위의 제품 표와 시험표를 겹쳐 놓으면, 자주 들어오는 조건에 대해 후보를 이렇게 좁힐 수 있습니다. 확정이 아니라 검토의 출발점으로 읽어야 합니다.

배관 조건별 그레이드 선정 예 — 근거가 되는 원문 표기와 시험 결과
배관 조건	1차 후보	근거
노후 하수관·오수관 갱생	`ST`	시험표에서 하수 조건 ● 이고, 용도 원문이 1차·2차 차단과 방식입니다. 테이버 마모 시험(ASTM D4060 CS-17)에서 감량 8mg 으로 공개된 그레이드 중 가장 적게 닳습니다.
관 자체의 구조 보강이 필요한 노후관	`PP 300`	용도 원문이 structural and semi-structural liner — 구조·준구조 라이너입니다. 같은 표기를 가진 `MI PPB` 가 대안이며, 둘 다 가열식 고압 장비를 씁니다.
황산 50% 가 흐르는 화학 라인	`XT Plus`	황산 50% 칸에서 ● 를 받은 그레이드는 `XT` 하나이고 `ST` 는 × 입니다. 제품 용도 원문도 고농도 산·알칼리 환경의 내약품 막입니다.
식수가 지나는 상수도 라인	`ST PW`	용도 원문이 ANSI/NSF 61 compliant liner, membrane 입니다. 공개 제품 중 같은 규격이 표기된 것은 `ST PW` 와 `IM 129` 두 가지입니다.

출처 — 제품 데이터의 usage 원문과 하이코틱 기술 가이드 PART 3 의 시험 결과표. 마모가 지배적인 계통이라면 용도 자체가 침식·마모로 적힌 HAR 를 함께 봅니다. 계열 관점의 비교는 HYBRID 계열 문서에 있습니다.

표로 좁힌 후보는 아직 사양이 아니다

내약품 시험은 약품 하나를 정해진 농도로 놓고 본 결과입니다. 운전 중인 관에서는 유속과 고형물이 벽면을 깎고, 온도가 오르면 같은 농도라도 거동이 달라지며, 여러 약품이 번갈아 지나가기도 합니다. 표에서 ● 를 받았더라도 성분표와 운전 조건을 함께 올려놓고 다시 봐야 하는 이유입니다. 규격 표기도 제품 전체의 성능을 보증하지 않습니다 — ANSI/NSF 61 은 음용수에 닿는 자재인지를 보는 규격이지 압력이나 마모 조건을 담보하지 않으며, 적용 전에는 해당 제품의 인증서를 직접 확인해야 합니다. 인증의 범위와 발급 기관은 인증 문서에 정리했습니다. 그리고 그레이드가 정해져도 관경이 공법의 대응 범위를 벗어나면 제품보다 공법부터 다시 잡아야 합니다.

제품명이 함께 적힌 설비 배관 사례

앞의 두 표는 무엇을 고를 수 있는가를 보여 주지만, 실제로 무엇이 올라갔는가는 별개의 기록입니다. 하이코틱 사업분야 자료의 산업설비 부식방지 코팅 항목에는 적용 대상과 발생한 문제, 시공 내용에 더해 시공 제품의 약칭까지 적힌 사례가 세 건 실려 있습니다. 세 건 모두 반도체 계통이고 그중 둘은 배관이 대상입니다. 앞 절의 선정 논리가 현장에서 어떤 모양으로 끝나는지 확인할 수 있는 몇 안 되는 공개 기록이라 그대로 옮깁니다.

제품 약칭이 함께 적힌 반도체 설비·배관 코팅 사례 — 조건·적용 제품과 이 문서의 선정 논리
적용 대상	조건과 시공 내용	적용 제품(원문 약칭)	이 문서와 이어지는 지점
SPM 배기 PIPE	황산 85% 이상의 고농도 화학물질로 PVC 배관이 부식. 주변 설비 때문에 철거가 불가능해 부분 보수로 진행했고, 부식된 PVC 에 붙는 특수 프라이머 위에 세라믹 하이브리드 폴리우레아를 보강 코팅으로 올렸습니다.	`HP PRIMER`, `CHEMSHIELD TG`, `PA2`	위 시험표는 황산 50% 까지만 다루고 그 위 농도는 비어 있습니다. 표가 끝나는 자리에서 실제로 선택된 것은 순수 폴리우레아가 아니라 세라믹 하이브리드와 특수 프라이머를 겹친 구성이었습니다.
Clean 공정장비	드레인 박스·밸브 박스의 PVC 접합부가 약품에 의해 누출. 나노 프라이머를 먼저 깔고 내화학 폴리우레아로 보호 코팅했으며, 설비를 세운 뒤 누출이 난 곳을 선조치했습니다.	`T7LF`, `XT-PLUS`	내약품 조건에서 `XT PLUS` 가 실제로 선택된 예입니다. 시험표에서 고농도 산·알칼리 칸에 `XT` 만 남는 것과 방향이 같습니다.
BATH · PLATE	황산·SC-1 조가 오래 쓰이며 굳고 균열이 가고 부스러졌습니다. 인장강도가 모자란 기존 에폭시+비닐에스터를 걷어낸 뒤 특수 프라이머와 폴리우레아로 방수·보호 코팅했습니다.	`T7`, `PA2`	배관은 아니지만 같은 황산 계통입니다. 기존 도막을 먼저 제거했다는 한 줄이 이 문서가 앞에서 적은 전처리의 무게를 그대로 보여 줍니다.

출처 — 하이코틱 사업분야 ‘산업설비 부식방지 코팅’ 원문의 적용 사례 표. 제품 칸은 원문의 약칭 그대로이며, PA2 는 국내 공개 38종의 NUKOTE PA II, XT-PLUS 는 NUKOTE XT PLUS 에 해당합니다. T7·T7LF·CHEMSHIELD TG 는 브랜드 표기가 PREMERA 라서 이 사이트에서는 PREMIUM 문서 쪽에서 다루고, HP PRIMER 로만 적힌 프라이머는 공개된 제품명과 바로 이어지지 않습니다. 발주처는 원문에서도 머리글자로만 적혀 있어 그대로 두었습니다.

이 세 건은 비굴착 갱생 라이닝이 아니다

세 사례 모두 설비와 배관의 부식·누출을 막는 보호 코팅이거나 부분 보수이고, 관 안쪽에 구조 라이닝을 형성하는 비굴착 갱생과는 목적도 두께도 다릅니다. 시공 연도와 수량, 도막 두께는 원문에 없고 어느 그레이드를 왜 골랐는지도 한 줄 요약을 넘지 않습니다. 조건이 비슷하다고 같은 제품이 답이 되는 것도 아닙니다 — 이 표는 선정의 근거가 아니라 선정이 실제로 어떤 조합으로 끝나는지를 보여 주는 기록으로 읽어야 합니다.

자주 받는 질문

배관에 무엇이 흐르느냐에 따라 쓰는 제품이 달라지나요?

달라집니다. 시공 4단계 중 마지막 도포 단계에서 내부 이송 물질의 종류와 압력에 따라 ST, PP 300, XT Plus 등 별도 제품을 적용합니다. 예를 들어 황산 50% 조건에서 ASTM D3912 준용 시험표가 추천 가능으로 표기한 그레이드는 XT 하나뿐이고, ST 는 비권장입니다.

식수가 지나는 상수도관에도 쓸 수 있는 제품이 있나요?

음용수 접촉 자재에 대한 미국 규격 ANSI/NSF 61 이 용도 원문에 적힌 제품으로 후보를 좁힙니다. 국내 공개 38종 가운데 그 표기를 가진 것은 NUKOTE ST PW 와 Nukote IM 129 두 가지이며, ST PW 는 라이너·멤브레인, IM 129 는 방수막으로 적혀 있습니다. 다만 ANSI/NSF 61 은 음용수에 닿는 자재인지를 보는 규격이지 압력이나 마모 조건을 담보하지 않으므로, 적용 전에 해당 제품의 인증서를 직접 확인해야 합니다.

NUKOTE 원료만 확보하면 배관 라이닝을 할 수 있나요?

원료와 시공은 책임이 나뉩니다. NUKOTE 는 제품 단위의 포뮬러·용도·인증을 정하고, 배관 내부에 원격·무인으로 분사하는 360 Ringtech·spincast 는 ㈜하이코틱이 자체 개발한 시공 장비입니다. 표면 정리와 전처리를 건너뛰면 소재와 무관하게 접착 불량이나 조기 박리로 이어질 수 있습니다.

이 문서 요약

먼저 정해져야 하는 것은 두께가 아니라 그레이드이고, 그 기준은 관을 지나는 물질과 압력입니다.
NUKOTE 원료가 놓이는 자리는 시공 4단계 중 04 도포 한 칸이며, 앞의 세 단계는 표면 정리·보수·프라이머의 몫입니다.
360 Ringtech·spincast 는 NUKOTE 장비가 아니라 ㈜하이코틱이 자체 개발한 무인 시공 장비입니다.
선정 예 — 하수관은 ST, 구조 보강은 PP 300, 황산 50% 라인은 XT Plus, 식수 라인은 ANSI/NSF 61 표기가 있는 ST PW 입니다.
PLC Plus 와 HT 는 배관 외면 방식용이라 내면 라이닝과 섞어 보지 않으며, 제품명이 함께 적힌 공개 사례 세 건은 모두 갱생 라이닝이 아닌 보호·부분 보수 코팅입니다.

배관 안에 무엇이 어떤 압력으로 흐르는가가 NUKOTE 그레이드를 정한다
